井式回火爐系節能型周期作業式回火爐，供用于長軸、連桿、索具等懸掛加熱型工件和一般金屬機件在空氣中進行回火，也適用于鋁合金壓鑄件、活塞、鋁板等輕合金機件淬火、退火、時效熱處理之用。

       井式回火爐結構，外殼由鋼板和型鋼制成圓柱形爐體。爐蓋內面采用不銹鋼板制成。爐襯采用超輕質節能微孔耐火保溫磚砌筑。爐襯與爐殼夾層置硅酸鋁纖維棉保 溫，間隙填充膨脹保溫粉。電阻絲采用0Cr25Al5高電阻合金絲繞成螺旋狀安裝在爐膛的擱絲磚上。爐膛內放置有不銹鋼裝料筐。爐蓋采用手動扛桿升降。為 了使工件均勻加熱，在爐蓋上安裝有耐熱不銹鋼軸和風葉制成的熱風循環風機，工件在加熱過程中，熱空氣在回火爐內上下循環以保證工件均勻加熱。為保證操作安 全在升降機構附近裝有限位開關，此開關與回火爐控制柜電源聯鎖，爐蓋關閉時（工作時）接通電源。當爐蓋開啟時限位開關即切斷控制電源，因此加熱元件的電源 同時切斷，以保證安全操作。井式回火爐出廠時配套自動控溫柜，熱電偶。

井式回火爐的特點：

1、爐蓋裝有特質氣流循環風扇，風壓強，風流量大，氣密性好。

2、井式回火爐爐膛內爐溫均勻性可符合AMS2750D美國航空標準。可達±3℃，控溫精度10℃。

3、爐襯采用230kg/m3高密度硅酸鋁纖維毛快結構，節能效果顯著。

4、爐蓋與爐口采用軟軟密封與砂刀插槽雙重密封，根據爐蓋輕重采用手動杠桿或電動液壓及蝸桿機械升降，減輕勞動力。

5、可根據工件形狀、大小、堆放密度設計更穩定可靠型回火爐。以節省進行成本并提高合格率。

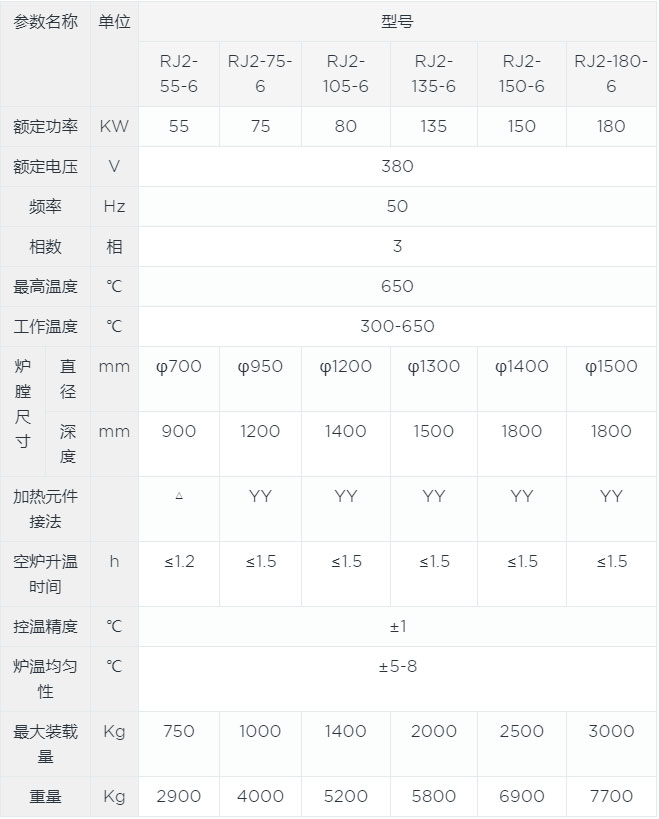

井式回火爐的技術參數：
