大型真空氮化爐屬標準節能型周期作業氮化爐。主要供各種大型工件、長軸工件等進行氣體氮化熱處理之用。

結構簡介：

       大型真空氮化爐深度可達15米，直徑可達5米。本系列大型真空氮化爐的外殼由鋼板及型鋼焊接而成，分多層多支撐方式，爐體具有高強度以支撐超大型工件、超重型工件氮化處理。

       爐襯由超輕質，高強度0.6g/cm3節能耐火微珠磚砌成，爐襯外層夾置高純陶瓷纖維，間置填充膨脹保溫粉。加熱元件由高溫電阻絲繞成螺旋狀，安裝在爐襯的擱磚上，在爐膛中安有不銹鋼真空罐。氮化爐爐口采用節能爐襯雙水冷爐罐蓋，真空橡膠密封。爐蓋上安裝有雙頭不銹鋼滴注器供滴注甲醇，操作簡便，安全性高。爐蓋上裝有取樣管、排氣管、爐罐側壁上部的輸入管可供氨氣輸入用，爐罐與爐蓋采用水冷真空橡膠密封，并裝有壓緊螺拴。氮化爐內廢氣通過排氣管排出爐外。

       我廠大型真空氮化爐采用多區控溫。使大型氮化爐無論從深度方向或直徑方向，保溫性、爐溫均勻性、密封性、滲氮速度都有很大提高，氮化爐內溫度氣氛均勻。

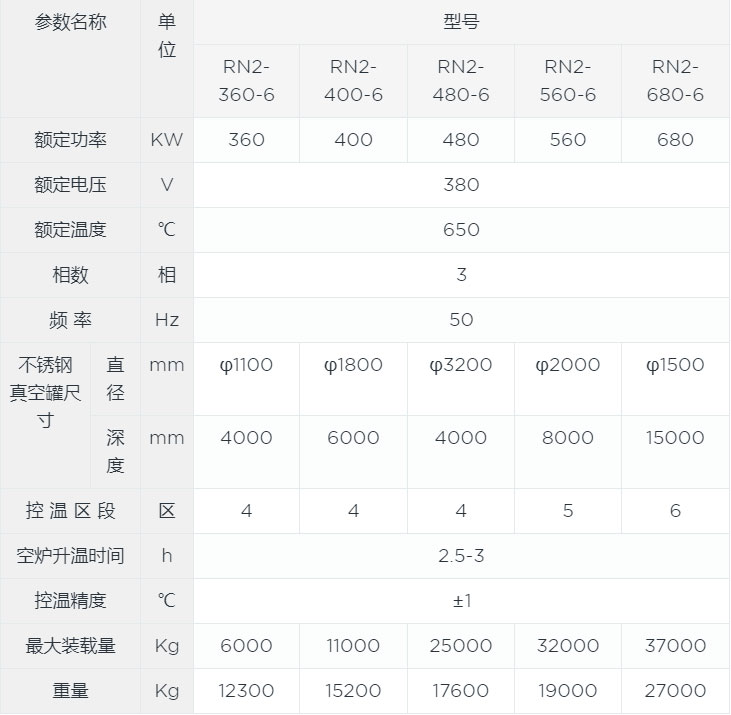

技術參數：
