井式回火爐系節能型周期作業式回火爐，供用于長軸、連桿、索具等懸掛加熱型工件和一般金屬機件在空氣中進行回火，也適用于鋁合金壓鑄件、活塞、鋁板等輕合金機件淬火、退火、時效熱處理之用。

       井式回火爐結構，外殼由鋼板和型鋼制成圓柱形爐體。爐蓋內面采用不銹鋼板制成。爐襯采用超輕質節能微孔耐火保溫磚砌筑。爐襯與爐殼夾層置硅酸鋁纖維棉保溫，間隙填充膨脹保溫粉。電阻絲采用0Cr25Al5高電阻合金絲繞成螺旋狀安裝在爐膛的擱絲磚上。爐膛內放置有不銹鋼裝料筐。爐蓋采用手動扛桿升降。為了使工件均勻加熱，在爐蓋上安裝有耐熱不銹鋼軸和風葉制成的熱風循環風機，工件在加熱過程中，熱空氣在回火爐內上下循環以保證工件均勻加熱。為保證操作安全在升降機構附近裝有限位開關，此開關與回火爐控制柜電源聯鎖，爐蓋關閉時（工作時）接通電源。當爐蓋開啟時限位開關即切斷控制電源，因此加熱元件的電源同時切斷，以保證安全操作。井式回火爐出廠時配套自動控溫柜，熱電偶。

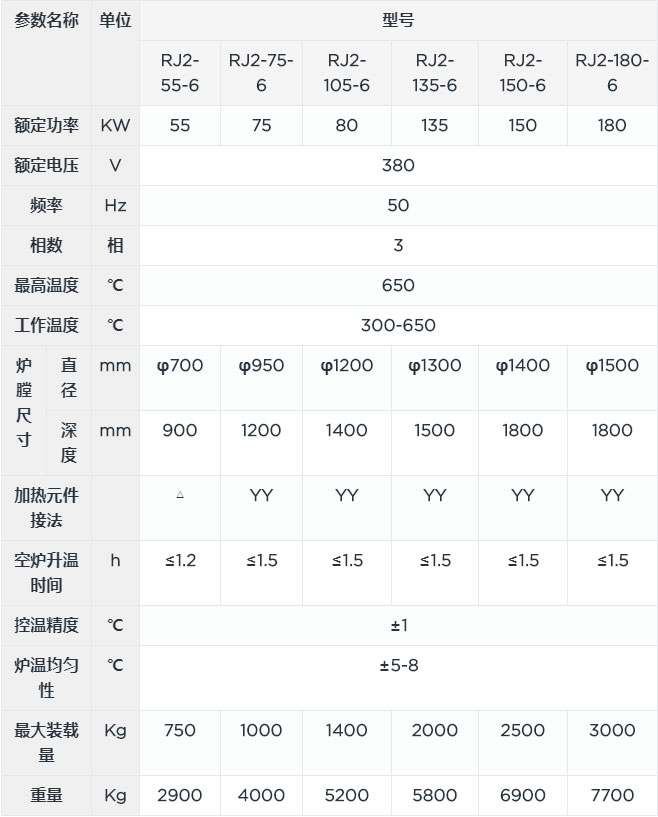

技術參數：
